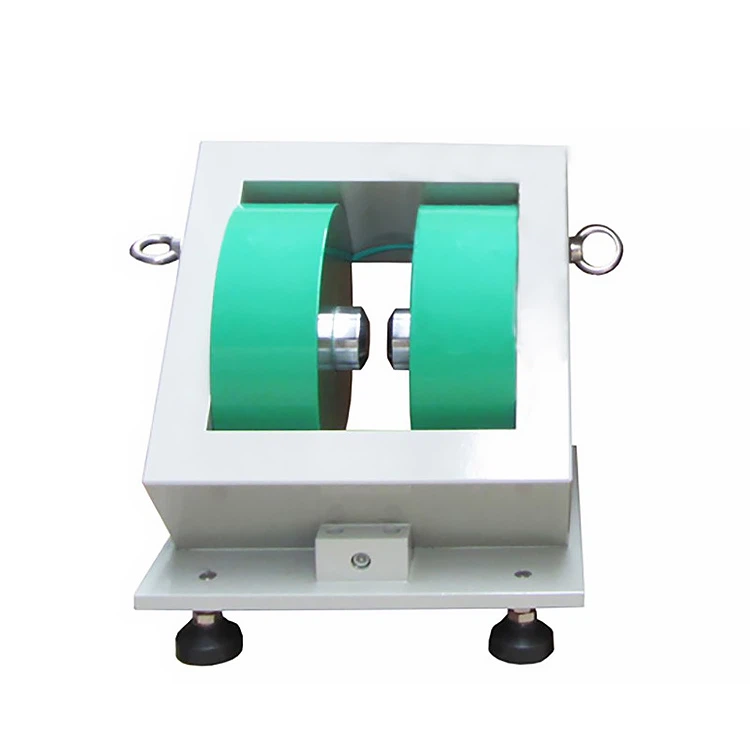

Elettromagnete da laboratorio per applicazioni scientifiche e di ricerca
Controllo di precisione del campo magnetico per esperimenti avanzati
ATecnologia del magnete Xiamen Dexing. Co., Ltd., progettiamo e produciamoelettromagneti da laboratorio ad alte-prestazionicostruito per precisione, affidabilità e ripetibilità. NostroElettromagnete a doppio-giogo fisso con traferro d'aria fisso serie DXSGfornisce campi magnetici orizzontali costanti con prestazioni meccaniche stabili - che lo rendono ideale peresperimenti scientifici, ricerca materiale, Estudi sul campo magnetico.
Sia che tu stia dirigendoMisure dell'effetto Hall, studi sulla magnetoresistenza, magnetometria di coppia, ONMR (risonanza magnetica nucleare)esperimenti, l'elettromagnete da laboratorio DXSG garantisce ogni volta risultati accurati, stabili e ripetibili.
Caratteristiche principali dell'elettromagnete da laboratorio DXSG
✅ Struttura stabile a doppio-giogo– Garantisce una forte rigidità e una precisa direzione del campo con un circuito magnetico chiuso.
✅ Design con traferro fisso– Garantisce campi magnetici orizzontali uniformi per la precisione sperimentale.
✅ Gamma di applicazioni flessibile– Perfetto per VSM, NMR, effetto Hall e altre ricerche magnetiche.
✅ Elevata intensità di campo– Raggiunge fino a2,7 Teslaa seconda della configurazione del modello.
✅ Opzioni di raffreddamento efficienti– La struttura naturale o raffreddata ad acqua-garantisce prestazioni costanti.
✅ Disegni personalizzabili– Diametri dei poli, spazi vuoti e intensità di campo personalizzati per i partner OEM/ODM.
Applicazioni
- Ricerca sull'effetto Hall e sulla magnetoresistenza
- Caratterizzazione del materiale magnetico
- Magnetometria di coppia e forza
- Magnetometro per campioni vibranti (VSM)
- Risonanza magnetica nucleare (NMR)
- Studi generali e calibrazione del campo magnetico
Panoramica della struttura dell'elettromagnete DXSG
| NO. | Nome della parte | Descrizione |
|---|---|---|
| 1 | Giogo orizzontale | Fornisce il collegamento del circuito magnetico |
| 2 | Giogo verticale | Garantisce stabilità strutturale |
| 3 | Bobina | Genera il campo magnetico |
| 4 | Superficie del cappuccio del palo | Zona di uscita sul campo |
| 5 | Copripalo | Determina il diametro della faccia polare |
| 6 | Maniglia | Facile regolazione manuale |
| 7 | Manica per palo | Mantiene l'allineamento del campo |
Specifiche tecniche
Dimensioni principali – Serie di elettromagneti DXSG
| Modello | Diametro del palo (mm) | UN(mm) | B (mm) | C(mm) | D (mm) | E(mm) | Peso (Kg) |
|---|---|---|---|---|---|---|---|
| DXSG-50 | 50 | 80 | Costume | 130 | 110 | 200 | 40 |
| DXSG-80 | 80 | 100 | Costume | 175 | 160 | 280 | 135 |
| DXSG-100 | 100 | 120 | Costume | 200 | 180 | 300 | 200 |
| DXSG-130 | 130 | 120 | Costume | 240 | 210 | 380 | 430 |
| DXSG-175 | 175 | 120 | Costume | 310 | 300 | 500 | 630 |
| DXSG-200 | 200 | 120 | Costume | 320 | 320 | 550 | 930 |
| DXSG-250 | 250 | 120 | Costume | 350 | 400 | 670 | 1920 |
| DXSG-300 | 300 | 150 | Costume | 400 | 450 | 740 | 3580 |
| DXSG-380 | 380 | 200 | Costume | 440 | 520 | 850 | 6800 |
Parametri prestazionali – Elettromagnete DXSG a doppio-giogo con traferro fisso
| Modello | Diametro del palo (mm) | Traferro (mm) | Faccia polare (mm) | Campo magnetico massimo (T) | Potenza (kW) |
|---|---|---|---|---|---|
| DXSG-50 | 50 | 20 | 50 | 0.6 | 0.3 |
| DXSG-80 | 80 | 30 | 80 | 0.7 | 0.6 |
| DXSG-100 | 100 | 30 | 60 / 100 | 1.1 / 0.9 | 2.0 |
| DXSG-130 | 130 | 40 | 60 / 100 | 1.3 / 1.2 | 3.8 |
| DXSG-175 | 175 | 40 | 80 / 100 | 1.6 / 1.5 | 6.5 |
| DXSG-200 | 200 | 50 | 80 / 120 | 1.5 / 1.2 | 10.0 |
| DXSG-250 | 250 | 50 | 120 | 1.7 | 12.0 |
| DXSG-280 | 280 | 50 | 120 | 2.1 | 12.0 |
| DXSG-380 | 380 | 30 | 80 | 2.7 | 16.0 |
Casi tipici di utilizzo in laboratorio
DXSG-60
- Design di montaggio inclinato a 45 gradi, campo magnetico orizzontale
- Traferro: 20 mm|Diametro del palo: 60 mm|Campo massimo: maggiore o uguale a 1,6T
- Raffreddamento naturale|Uso continuo: 20 minuti a una temperatura inferiore o uguale a 20 gradi
- Potenza: 0,4 kW (6 A, 72 V)|Peso: ~65kg
DXSG-250
- Struttura verticale a doppio-giogo|Traferro fisso: 50 mm
- Diametro del palo: 250 mm|Campo massimo: maggiore o uguale a 1,8 T
- Internal water cooling | Continuous use: >30 minuti
- Uniformità del campo: inferiore o uguale a 1×10⁻⁴ (Φ10×10mm³)
- Potenza: 10kW|Peso: ~1,9 tonnellate
DXSG-380
- Ampio design a doppio giogo verticale-|Traferro fisso: 30 mm
- Diametro del palo: 380 mm|Campo massimo: maggiore o uguale a 2,7T
- Raffreddamento ad acqua|Possibilità di operazioni di scansione prolungate
- Uniformità: inferiore o uguale a 1×10⁻⁴|Potenza: 16kW|Peso: ~6,0 tonnellate
Spedizione e supporto
Forniamo opzioni di consegna globali flessibili -spedizione marittima, aerea o espressa- garantendo che il tuo elettromagnete arrivi in modo sicuro e puntuale. Il nostro team logistico dedicato monitora ogni spedizione e fornisce aggiornamenti completi fino alla consegna del prodotto.
Domande frequenti
Q1: Cosa rende un elettromagnete da laboratorio diverso da un magnete permanente?
R: Un elettromagnete da laboratorio richiede una fonte di alimentazione esterna per generare un campo magnetico, consentendo un'intensità di campo regolabile e reversibile - a differenza di un magnete permanente che ha un campo fisso.
Q2: Come scelgo l'elettromagnete da laboratorio giusto per la mia ricerca?
R: Considera l'intensità del campo dell'esperimento, la dimensione dello spazio vuoto, il metodo di raffreddamento e il tipo di applicazione. I nostri ingegneri possono aiutarti a personalizzarne uno per adattarlo alla tua configurazione.
Q3: Di quanta potenza ha bisogno un elettromagnete DXSG?
R: Dipende dalle dimensioni del modello e dall'intensità del campo magnetico. Ad esempio, le unità piccole potrebbero richiedere 0,3 kW, mentre quelle grandi possono raggiungere i 16 kW. Consiglieremo l'opzione migliore in base alla configurazione di alimentazione del tuo laboratorio.
Alla ricerca di unaffidabile produttore di elettromagneti da laboratorioper la tua ricerca o per il tuo progetto ODM del marchio?
ContattoTecnologia del magnete Xiamen Dexing. Co., Ltd.oggi per personalizzare il tuoElettromagnete da laboratorio serie DXSG.
